Оптоволоконный разъем 780 нм-1650 нм
Оптоволоконная перемычка (пигтейл), сохраняющая поляризацию, представляет собой разновидность оптоволоконного разъема. На одном или обоих концах используются стандартные подвижные разъемы оптоволокна. Используется волокно, сохраняющее поляризацию, а ось напряжения точно выровнена, образуя перемычку волокна (косичку).
Описание
Описание продукта
Оптоволоконная перемычка (пигтейл), сохраняющая поляризацию, представляет собой разновидность оптоволоконного разъема. На одном или обоих концах используются стандартные подвижные разъемы оптоволокна. Используется волокно, сохраняющее поляризацию, а ось напряжения точно выровнена, образуя перемычку волокна (косичку). В оптоволоконных перемычках, сохраняющих поляризацию, производимых нашей компанией, используются импортные подвижные разъемы для оптических волокон, сохраняющие поляризацию. Продукты имеют низкие потери, высокий коэффициент затухания и возвратные потери. Просветляющее покрытие на торцевой поверхности волокна также может быть предоставлено в соответствии с потребностями клиента для оптимизации соединения волокна со свободным пространством.
Оптоволоконный патч-корд FC/APC PM

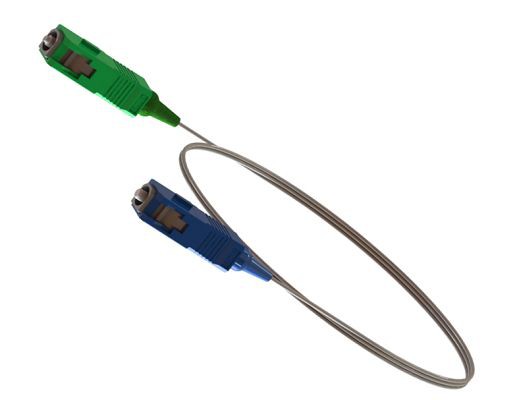

Оптоволоконный патч-корд SC/APC-SC/PC PM
Функции
● Охват нескольких длин волн связи, таких как 780 нм, 850 нм, 980 нм, 1064 нм, 1310 нм, 1550 нм, 1650 нм и т. д.
● Разъем использует импортные детали разъема с низкими потерями и высоким коэффициентом затухания.
● Обеспечьте быструю ось, медленную ось и выравнивание оси под любым заданным углом для удовлетворения различных потребностей клиентов.
● Разъемы доступны в различных моделях, таких как FC, SC и LC, и поддерживают настройку нестандартных (ковшовых) концов, сохраняющих поляризацию.
● Торцевые поверхности волокна могут быть оснащены углами шлифовки PC, UPC, APC или индивидуальными углами шлифования.
Приложения
● Сопутствующее оптическое обнаружение и приложения.
● Оптоволоконная чувствительная система.
● Медицинское испытательное оборудование
● Авиационное и аэрокосмическое оборудование связи.
Метод выравнивания
Предоставляет различные методы центровки валов, которые можно настроить в соответствии с потребностями клиента.
Как работает ось напряжений
Параметры разъема
|
Категория |
Индикаторы |
Единица |
||
|
Центральная длина волны |
780 нм 850 нм |
980 нм 1060 нм 1064 нм |
1310 нм 1550 нм 1650 нм |
нм |
|
Тип разъема |
FC\SC\LC или по индивидуальному заказу |
/ |
||
|
Вносимая потеря |
Меньше или равно 1.0 |
Меньше или равно 0.8 |
Меньше или равно 0,5. |
дБ |
|
возвратный убыток |
>50 (ПК), >60 (БТР) |
дБ |
||
|
Коэффициент вымирания |
Больше или равно 23 |
дБ |
||
|
Взаимозаменяемость |
Меньше или равно 0.2. |
дБ |
||
|
Повторяемость |
Меньше или равно 0.2. |
дБ |
||
|
Количество вилок и отсоединений |
＞1000 |
Время |
||
|
Тип волокна |
волокно PM850 |
волокно PM980 |
волокно PM1310 волокно PM1550 |
/ |
|
Выдерживаемая мощность (CW) |
300 |
мВт |
||
|
растягивающая нагрузка |
Больше или равно 5 (оптический кабель 0,9), больше или равно 5 0 (оптический кабель 3,0) |
N |
||
|
Рабочая Температура |
-20 - +85 |
степень |
||
