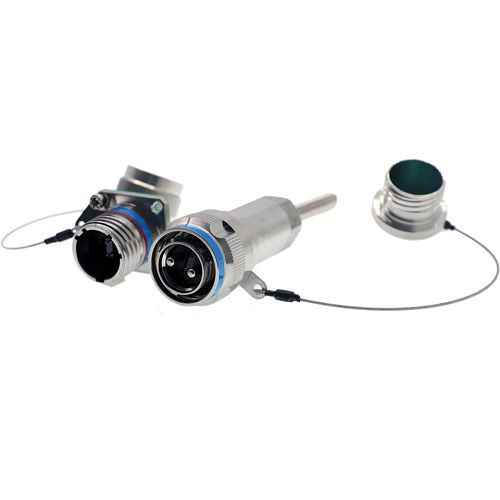

Оптоволоконный разъем J599MT
Оптоволоконный разъем J599 MT представляет собой оптоволоконный разъем, созданный на основе круглого оптоволоконного разъема J599 и изготовленный из стандартных оптоволоконных наконечников MT высокой-плотности. Он относится к серии разъемов GYM.
Описание
Описание продукта
Оптоволоконный разъем J599 MT представляет собой оптоволоконный разъем, созданный на основе круглого оптоволоконного разъема J599 и изготовленный из стандартных оптоволоконных наконечников MT высокой-плотности. Он относится к серии разъемов GYM. Разъемы быстро подключаются с помощью трех-резьбовых головок и используют пять функций позиционирования ключей, слепой установки, предотвращения неправильной-вставки и защиты от-вибрации. Разъем изготовлен из нержавеющей стали 316L, имеет высокую плотность контактов и функцию защиты от-электромагнитного экранирования. Оптоволоконные компоненты являются съемными, что удобно для установки-на месте. Разъем имеет низкие потери и высокую надежность; Он обладает характеристиками водонепроницаемости, пыленепроницаемости и устойчивости к коррозии. В основном используется для: связи морского судового оборудования, бортового оборудования, кислотной-основы, соляной кислоты, влажности и других суровых сред, военной связи и связи в суровых условиях на открытом воздухе. Технические характеристики включают: 2–96 ядер.
Функции
- Соответствует интерфейсу серии GJB599A (MIL-DTL-38999) III.
- Головная-базовая вилка-принимает пять-кнопок для идентификации и позиционирования по окружности, что позволяет обеспечить глухое включение-и предотвратить неправильное включение-.
- Сиденье имеет резьбу с тремя-головками для быстрого соединения и имеет механизм, предотвращающий-расшатывание.
- Используется быстроразъемное соединение с тремя-резьбовыми головками и оснащено механизмом предотвращения-отвинчивания.
- Используя стандартные 12-- или 24-жильные оптоволоконные контакты MT, он обеспечивает надежную работу, простоту эксплуатации и высокую степень интеграции. Продукт может осуществлять передачу оптического сигнала высокой плотности по 12, 24, 48 и 96 каналам.
- Принимает трехуровневое направляющее ограничение-: корпус → направляющий штифт → направляющий штифт MT.
- Метод контактного шлифования MT, опция ПК или APC
Приложения
- Электронный радар
- Суперкомпьютер
- Базовая сеть связи
- Электричество
Оптический параметр

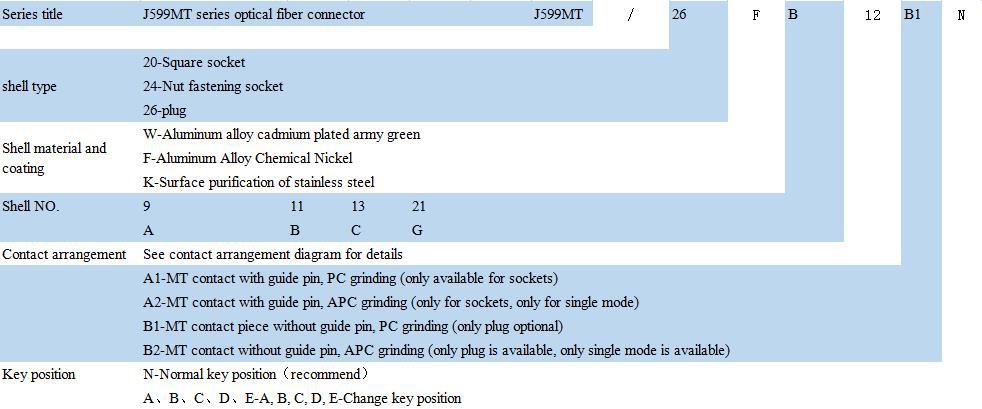

Именование модели вилки
Расположение контактов (розетка)
|
Шелл НЕТ. |
Шелл-код |
Расположение контактов и контактный код |
|||
|
9 |
A |
Контактный код |
12 |
Контактный код |
24 |
|
Спецификация |
1-МТ12 |
Спецификация |
1-МТ24 |
||
|
|
|
||||
|
11 |
B |
Контактный код |
12 |
Контактный код |
24 |
|
Спецификация |
1-МТ12 |
Спецификация |
1-МТ24 |
||
|
|
|
||||
|
13 |
C |
Контактный код |
12 |
Контактный код |
24 |
|
Спецификация |
1-МТ12 |
Спецификация |
1-МТ24 |
||
|
|
|
||||
|
Контактный код |
2-12 |
Контактный код |
2-24 |
||
|
Спецификация |
2-МТ12 |
Спецификация |
2-МТ24 |
||
|
|
|
||||
|
21 |
G |
Контактный код |
48 |
Контактный код |
96 |
|
Спецификация |
4-МТ12 |
Спецификация |
4-МТ24 |
||
|
|
|
||||
Затыкать
|
Шелл НЕТ. |
Шелл-код |
Макс. |
Нить |
L макс. |
|
09 |
A |
21.80 |
M12 x1-6g |
32 |
|
11 |
B |
25.00 |
M15x1-6g |
32 |
|
13 |
C |
29.40 |
M18x1-6g |
32 |
|
21 |
G |
41.70 |
M31x1-6g |
32 |

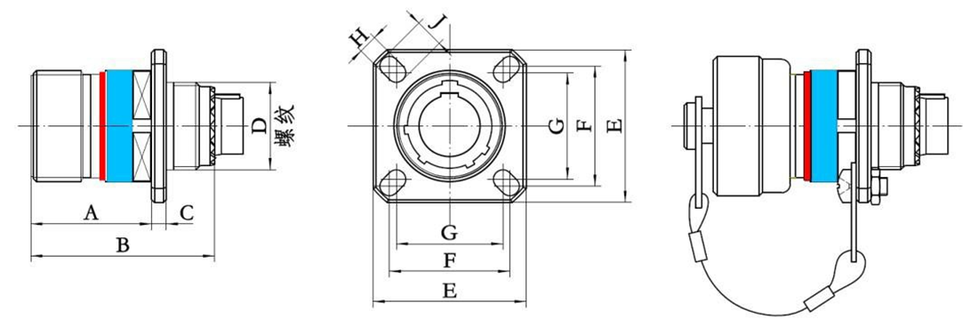

Розетка
|
Шелл НЕТ. |
Шелл-код |
МАКС |
Б МАКС |
С МАКС |
D-резьба |
E |
F |
G |
H |
J |
К Мини |
М Мини |
|
9 |
A |
20.90 |
31.50 |
2.50 |
M12x1-6g |
23.80 |
18.26 |
15.09 |
3.25 |
5.49 |
13.11 |
16.66 |
|
11 |
B |
20.90 |
31.50 |
2.50 |
M15x1-6g |
26.20 |
20.62 |
18.26 |
3.25 |
4.93 |
15.88 |
20.22 |
|
13 |
C |
20.90 |
31.50 |
2.50 |
M18x1-6g |
28.60 |
23.01 |
20.62 |
3.25 |
4.93 |
19.05 |
23.42 |
|
21 |
G |
20.10 |
31.50 |
3.20 |
M31x1-6g |
39.70 |
31.75 |
29.36 |
3.25 |
4.93 |
32.16 |
36.12 |

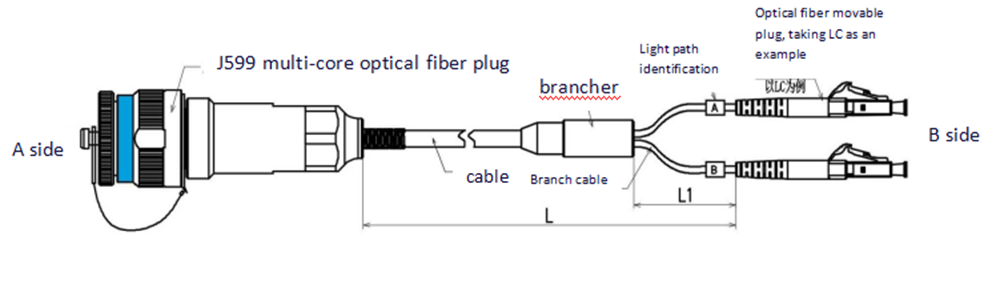

Модель заказа оптического кабеля в сборе
Информация для заказа
Пример модели заказа:
(1) J599MT/26KB1N-J599 MT/26KB1N-MIV-L10
Обозначает: Конец A — это вилка J599 MT/26KB1N, конец B — это вилка J599 MT/26KB1N, оптический кабель — многомодовый полевой оптический кабель OM3, длина оптического кабеля — 10 м.
Информация для заказа
Пример модели заказа
(1) J599 MT/26KB1N-12LC-MIV10/0,5
Это означает, что конец A — это вилка J599 MT/26KB1N, конец B — 12 головок LC, оптический кабель — полевой оптический кабель, длина оптического кабеля — 10 м, а длина ответвления — 0,5 м.

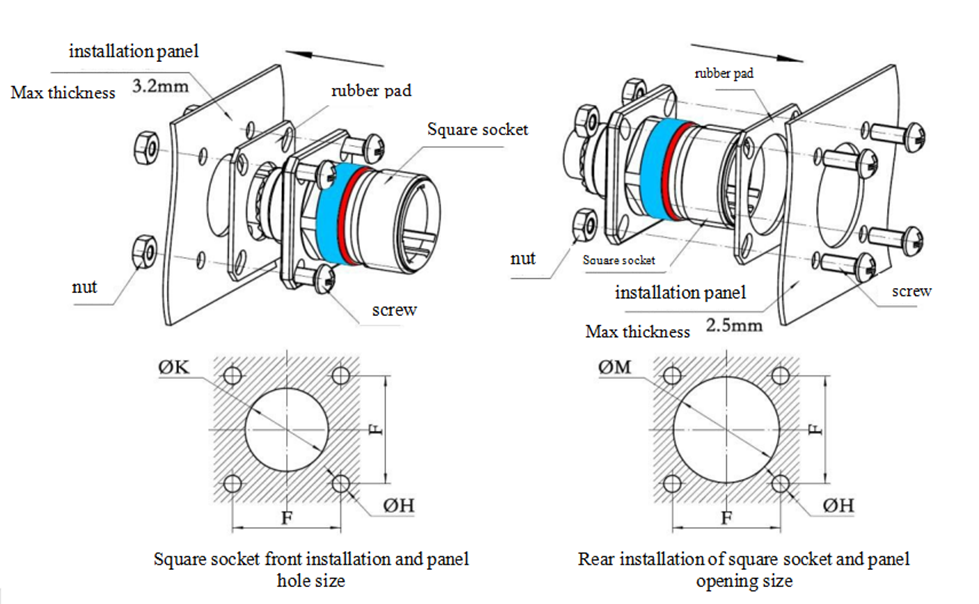

Габаритный чертеж узла розетки
Информация для заказа
Пример модели заказа
(1) J599 MT/20KA1N-12FC-MIV1/0,5
Это означает, что конец A — это вилка J599 MT/26KB1N, конец B — 12 головок FC, оптический кабель — ленточное волокно, длина оптического кабеля — 1 м, а длина ответвления — 0,5 м.
